塑料模具

    一、塑料模具简介：

    塑料模具是塑料加工工业中和塑料成型机配套，赋予塑料制品以完整构型和尺寸的工具。由于塑料品种和加工方法繁多，塑料成型机和塑料制品的结构又繁简不一，所以，塑料模具的种类和结构也是多种多样的。

    二、塑料模具结构：

    ①分型面，即模具闭合时凹模与凸模相互配合的接触表面。它的位置和形式的选定，受制品形状及外观、壁厚、成型方法、后加工工艺、模具类型与结构、脱模方法及成型机结构等因素的影响。

    ②结构件，即复杂模具的滑块、斜顶、直顶块等。结构件的设计非常关键，关系到模具的寿命、加工周期、成本、产品质量等，因此设计复杂模具核心结构对设计者的综合能力要求较高，尽可能追求更简便、更耐用、更经济的设计方案。

    ③模具精度，即避卡、精定位、导柱、定位销等。定位系统关系到制品外观质量，模具质量与寿命，根据模具结构不同，选择不同的定位方式，定位精度控制主要依靠加工，内模定位主要是设计者充分去考虑，设计出更加合理易调整的定位方式。

    ②浇注系统，即由注塑机喷嘴至型腔之间的进料通道，包括主流道、分流道、浇口和冷料穴。特别是浇口位置的选定应有利于熔融塑料在良好流动状态下充满型腔，附在制品上的固态流道和浇口冷料在开模时易于从模具内顶出并予以清除（热流道模除外）。

    ③塑料收缩率以及影响制品尺寸精度的各项因素，如模具制造和装配误差、模具磨损等。此外，设计压塑模和注塑模时，还应考虑成型机的工艺和结构参数的匹配。在塑料模具设计中已广泛应用计算机辅助设计技术。

    三、塑料模具作用

    定模座板(面板):将前模固定在注塑机上.

    流道板(水口板):开模时去除废料柄,使其自动脱落(三板模).

    定模固定板(A板):成型产品前模部分.

    动模固定板(B板):成型产品后模部分.

    垫块:模脚,它的作用是让顶板有足够的活动空间.

    推板:开模时通过顶杆、顶块、斜顶等推出零件将产品从模具中推出.

    动模座板(底板):将后模固定在注塑机上.

    导柱和导套:起导向定位作用,辅助前后模开模、和模与基本定位.

    支撑柱(撑头):提高B板的强度,有效避免长期生产导致B板变形.

    顶板导柱(中托司):导向定位推板,顶出顺畅。

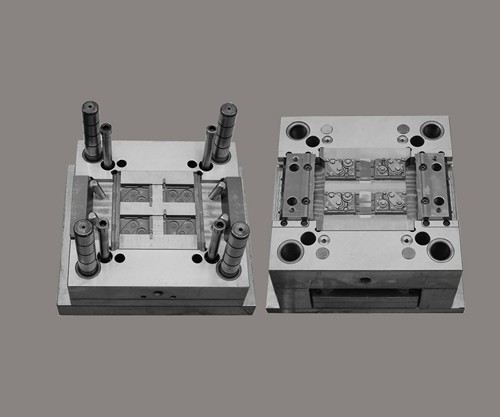

    四、塑料模具结构图：

    五、塑料模具塑性变形：

    其是指塑料模具在持续受热、受压的作用下，发生局部塑性变形而失效。其原因主要是：所采用模具的材料强度与韧性不足；模具超载使用；模具型腔表面的硬化层过薄，变形抗力不足；模具回火不足；因工作温度高于回火温度而使模具发生软化，从而引起表面起皱、凹陷、麻点、棱角塌陷（堆塌）等。

    六、塑料模具断裂：

    由于塑料模具形状复杂，存在许多棱角、薄壁等部位，在模具工作时易产生应力集中，当这些部位的应力值超过模具材料的断裂强度时，就会发生断裂失效。另外，合金工具钢制作的塑料模具回火不充分时，使用中也容易发生断裂失效。
